개요#

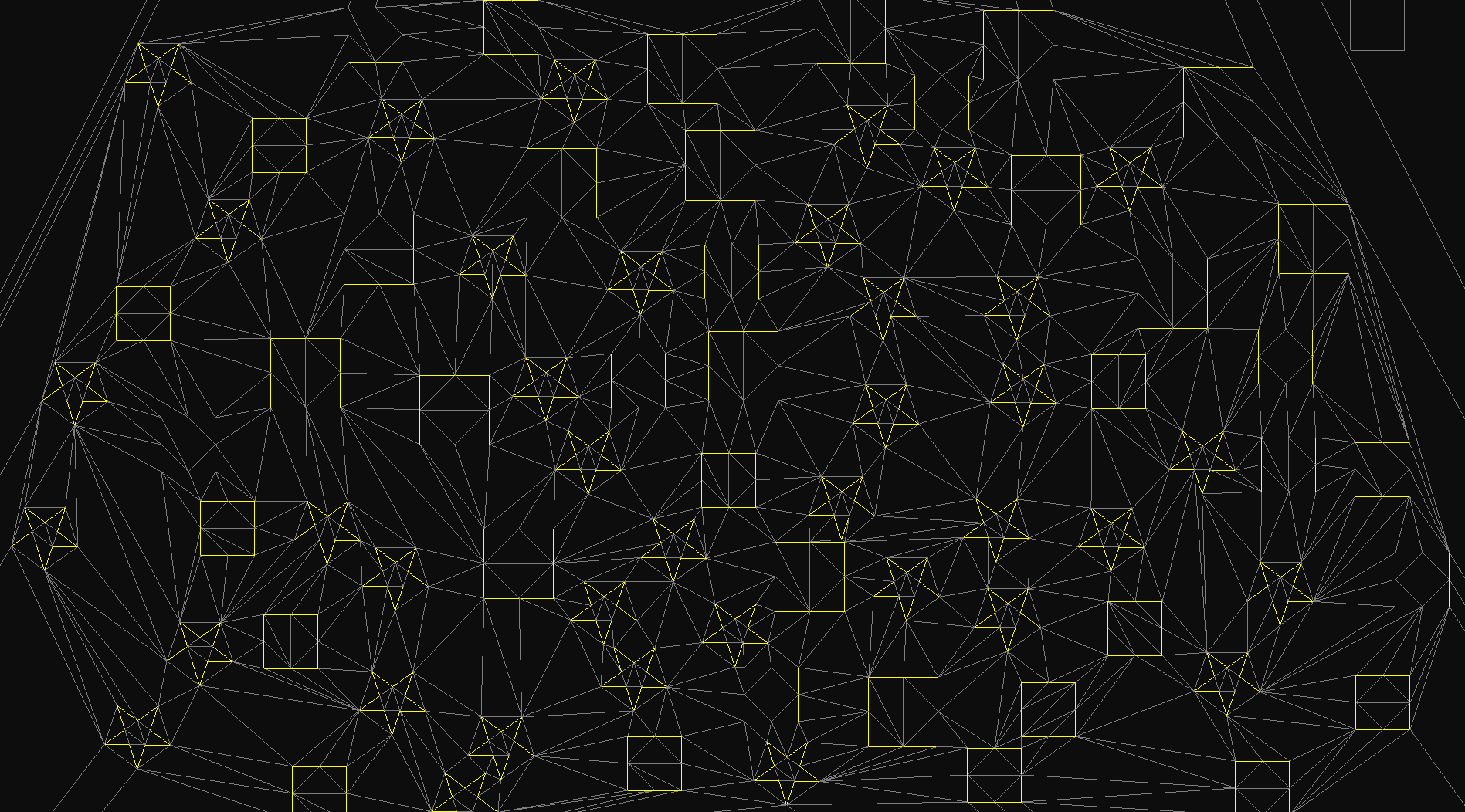

• 점진적 제약 들루네 삼각분할 (Incremental Constrained Delaunay Triangulation)
• 단일 헤더 파일 C 라이브러리

자료구조 및 알고리즘#

Quad-Edge#

Guibas와 Stolfi의 quad-edge 구조를 사용한다. 하나의 기하학적 엣지를 4개의 레코드 (e[0..3]) 묶음 하나로 표현하는데, e[0]/e[2]는 그 엣지 자체(정방향·역방향), e[1]/e[3]은 그 엣지의 쌍대(dual) — 즉 왼쪽·오른쪽 면에 대응하는 엣지다.

각 레코드가 들고 있는 건 딱 하나, 정점 주위를 도는 다음 엣지를 가리키는 onext_ptr 뿐이다. rot(쌍대로 회전), sym(반대 방향), onext/oprev(정점 기준 다음/이전), lnext/lprev(왼쪽 면 기준), dnext/dprev(도착점 기준) 같은 연산자들은 전부 이 하나의 포인터와 idx(0~3) 값의 산술 연산만으로 유도된다 — 포인터를 여러 개 들고 다니지 않고도 위상 관계 전체를 순회할 수 있는 이 구조 덕분에, "엣지를 뒤집는다"는 것도 결국 몇 개의 splice 호출로 환원된다.

struct cdt_quad_edge {
    cdt_vertex    *org;
    cdt_quad_edge *onext_ptr;
    uint8_t        idx;       // [0,3]
};

기하 판정#

두 가지 술어(predicate)가 알고리즘 전체를 떠받친다.

• orientation(a, b, c): 삼각형의 부호 있는 넓이의 2배 — 세 점이 시계/반시계 중 어느 방향으로 도는지, 그리고 한 점이 한 엣지의 좌/우 어느 쪽에 있는지를 이 하나로 판별한다.
• in_circumcircle(p, a, b, c): 점 p가 삼각형 abc의 외접원 안에 있는지 — 이게 참이면 그 삼각형은 들루네 조건을 어긴 것이다.

두 판정 모두 단순 행렬식으로 구현했는데, 소스에는 Kallmann의 경고를 그대로 옮겨 적어 뒀다: "단순한 행렬식 평가만으로는 플립 과정에서 무한 루프에 빠지는 경우를 겪었다." Shewchuk의 강건한(robust) 술어를 쓰는 게 정답이지만, 아직은 @Todo로 남겨둔 상태 — 부동소수점 강건성은 계속 씨름 중인 문제다.

점 위치 탐색#

새 점을 삽입하려면 먼저 그 점을 포함한 삼각형을 찾아야 한다. 전체를 훑는 대신, 임의의 한 엣지에서 시작해 목표 지점 방향으로 삼각형을 하나씩 걸어서 넘어가는 "walking" 전략을 쓴다 — 현재 삼각형의 세 엣지 중 목표점이 바깥쪽(right-of)에 있는 엣지를 찾아 sym으로 건너편 삼각형으로 넘어가는 과정을 반복하고, 세 엣지 모두의 안쪽(left-of)에 들어오는 순간 종료한다.

점진적 삽입과 들루네 복원#

점을 하나 삽입하는 절차는 두 단계다.

1. 분할: 점 위치 탐색으로 찾은 삼각형(혹은 엣지 위에 정확히 놓인 경우 그 엣지)을 새 점 기준으로 부채꼴 모양으로 분할 — 삼각형 하나는 세 개로, 엣지 위의 점이면 인접한 두 삼각형이 네 개로 나뉜다.
2. 복원: 분할로 생긴 바깥쪽 엣지들을 스택에 넣고, 스택이 빌 때까지 하나씩 꺼내며 반대편 정점이 그 엣지의 외접원 안에 들어오면(=들루네 조건 위반) 뒤집고, 새로 생긴 두 엣지를 다시 스택에 넣는다 — 고전적인 Lawson flip 알고리즘. 단, 제약 엣지는 이 과정에서 절대 뒤집지 않는다.

제약 선분 삽입#

가장 흥미로운 부분. 제약 선분을 넣을 때 새 엣지를 실제로 만들지 않는다. 대신 그 가상의 선분과 교차하는 기존 엣지들을 순서대로 수집한 뒤, 각 교차 엣지를 감싸는 사각형이 볼록(convex)일 때마다 뒤집는다 — 뒤집을 때마다 교차 지점이 하나씩 사라지고, 결국 교차하는 엣지가 하나도 남지 않는 순간 그 선분의 경로는 이미 존재하는 엣지들의 사슬이 된다. 오일러 공식(V - E + F = 2)에 따르면 삼각분할의 엣지 개수는 변하지 않으므로, 새 메모리를 할당할 필요가 아예 없다. 경로가 완성되면 그 엣지들에 제약 ID를 매겨 표시하고, 이후의 모든 플립 연산은 이 ID를 확인해 제약 엣지를 건드리지 않는다. Sloan의 논문(참고문헌 참조)에 기술된 방식과 같은 접근이다.
