나나이트와 삼각형

삼각형, 이 기본적인 도형은 썸네일을 차지할 자격이 있다.
나나이트 개발을 이끈 Brian Karis가 영상에서 입고 나온 옷을 보아라.

Brian Karis wearing a triangle shirt

그 이유를 알아보기 전, 나나이트를 한 문장으로 정리하면, 클러스터 계층을 기반으로 한 LOD 시스템이다.

동기#

Brian Karis 팀이 해결하고자 한 문제는 무엇일까? 이는 크게 다음 세 가지이다.

아티스트의 수고를 덜자.
LOD 전환을 부드럽게 하자.
삼각형 몇 백만 개의 에셋을 쓸 수 있게 하자.

"아티스트와 친하게 지내라." — Brian Karis

클러스터#

메쉬를 분할할 것이다. 분할한 각 부분을 클러스터라고 부르고, 각 클러스터는 128개의 삼각형으로 이루어져있다.
런타임 때, 멀리 있는 클러스터들을 묶어서 하나의 클러스터로 단순화한다.

Cluster

기존의 렌더링 비용은 삼각형의 수에 비례한다. 즉, 씬 (scene)의 복잡도에 따라 크게 달라진다.
마법처럼 $O(1)$의 복잡도로, 즉, 상수로 비용을 줄일 수 없을까?

1 삼각형 ≈ 1 픽셀. 이게 나나이트의 핵심이다.
삼각형들이 1 픽셀보다 작아진다? 즉, 스크린에서 삼각형의 밀도가 높아진다? 이때 낮은 디테일의 부모 클러스터로 교체한다.
씬의 복잡도에 비례하던 렌더링 비용이, 변하지 않는 픽셀 수, 즉, 상수가 되었다.

왜 하필 1 픽셀일까? 2x2는 안 될까? 정보의 최소 단위인 1 픽셀에서 LOD 전환이 가장 부드러울 것이다.
실제로는 전환이 눈에 띈다. 하지만 TAA를 얹는다면 부드럽다.

하드웨어 래스터라이저#

1 삼각형 ≈ 1 픽셀. 이는 삼각형이 매우 작다는 말이다. 그리고 하드웨어 래스터라이저는 작은 삼각형에 약하다.
하드웨어 래스터라이저의 동작을 나타내면 다음과 같다:

for px : pixels {
    for tri : triangles {
        test(px, tri);
    }
}

이중 반복문에서 픽셀이 바깥에, 삼각형이 안쪽에 있다. 그리고 픽셀과 삼각형이 겹치는지 검사를 한다고 생각하면 된다. 삼각형이 1 픽셀 크기라면 어떤 문제가 일어날까? 1 픽셀을 위해 어마어마한 양의 픽셀을 검사해야한다. 이는 받아들일 수 없는 수율이다. 하지만 고정된 하드웨어를 고칠 수는 없는 노릇이다. 따라서 Brian Karis 팀은 컴퓨트 셰이더로 소프트웨어 래스터라이저를 작성했다.

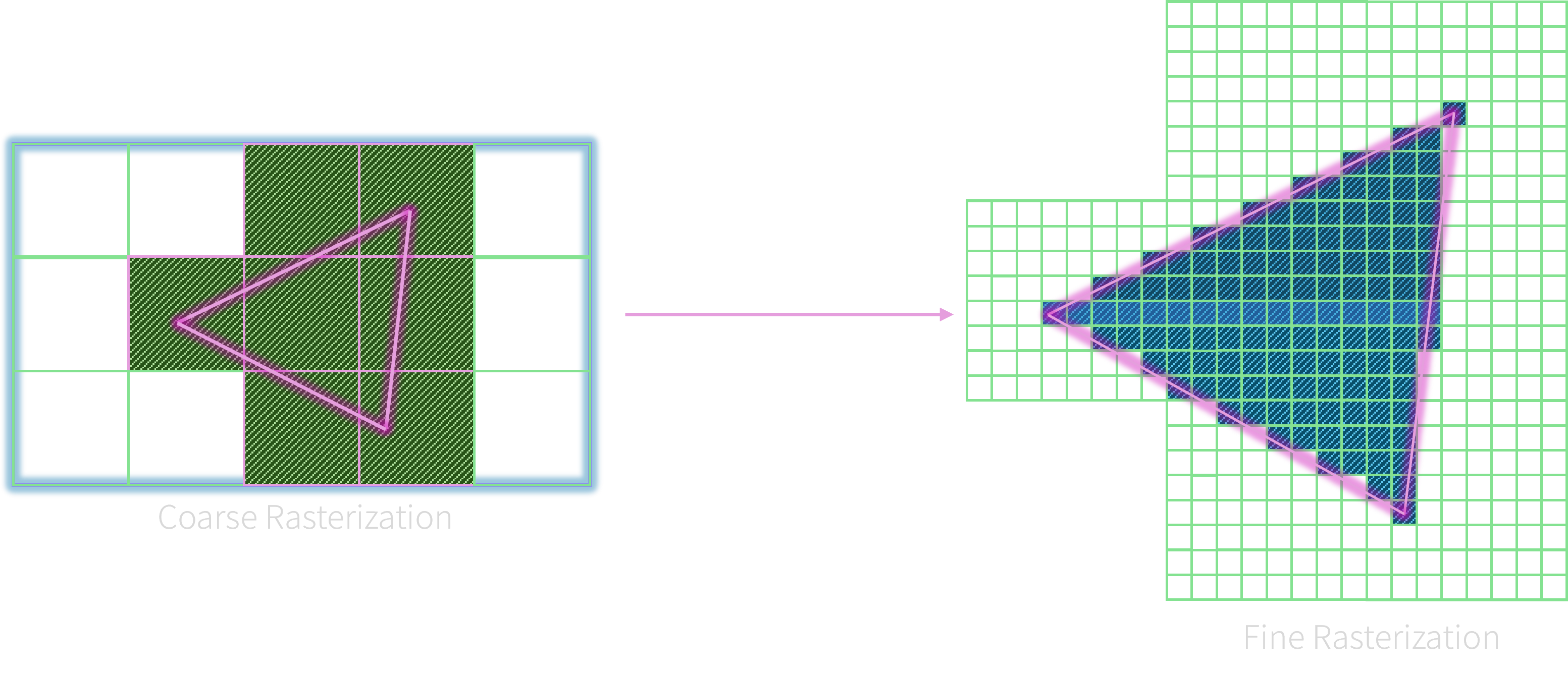

HW Rasterizer

소프트웨어 래스터라이저#

소프트웨어 세계에서는 프로그래머에게 자유가 주어진다.
이제는 각 삼각형을 감싸는 상자 (bounding box)를 활용해 검사할 픽셀들을 제한할 수 있다. 아래 그림을 참조하라.

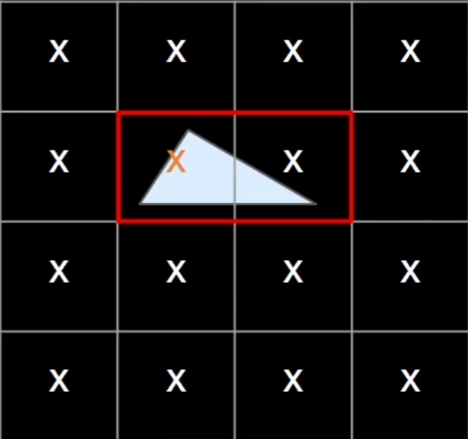

SW Rasterizer

스레드 그룹 (thread group) 크기 128, 컴퓨트 셰이더, 소프트웨어 래스터라이저를 직접 작성한 것이다.
128로부터 유추해보면, 한 스레드당 클러스터의 삼각형 하나씩 맡은 것 같다.

Brian Karis가 말하기를, 돌고 돌아 삼각형이었다고 한다.
또, 깊이 테스트는 여전히 필요하므로, 이를 InterlockedMax를 통해 구현한다고 한다.

컬링#

나나이트에서의 컬링을 살펴보자.
클러스터를 감싸는 상자 (bounding box)를 구한다. 그리고 이 상자의 크기가 4x4 픽셀보다 작아질 때까지 깊이 버퍼의 밉 체인 (mip chain)을 따라 내려간다. 왜 4x4인가? 너무 fine하면 텍스쳐 캐시 효율이 떨어지고, 너무 coarse하면 정확성이 확보되지 않는다.

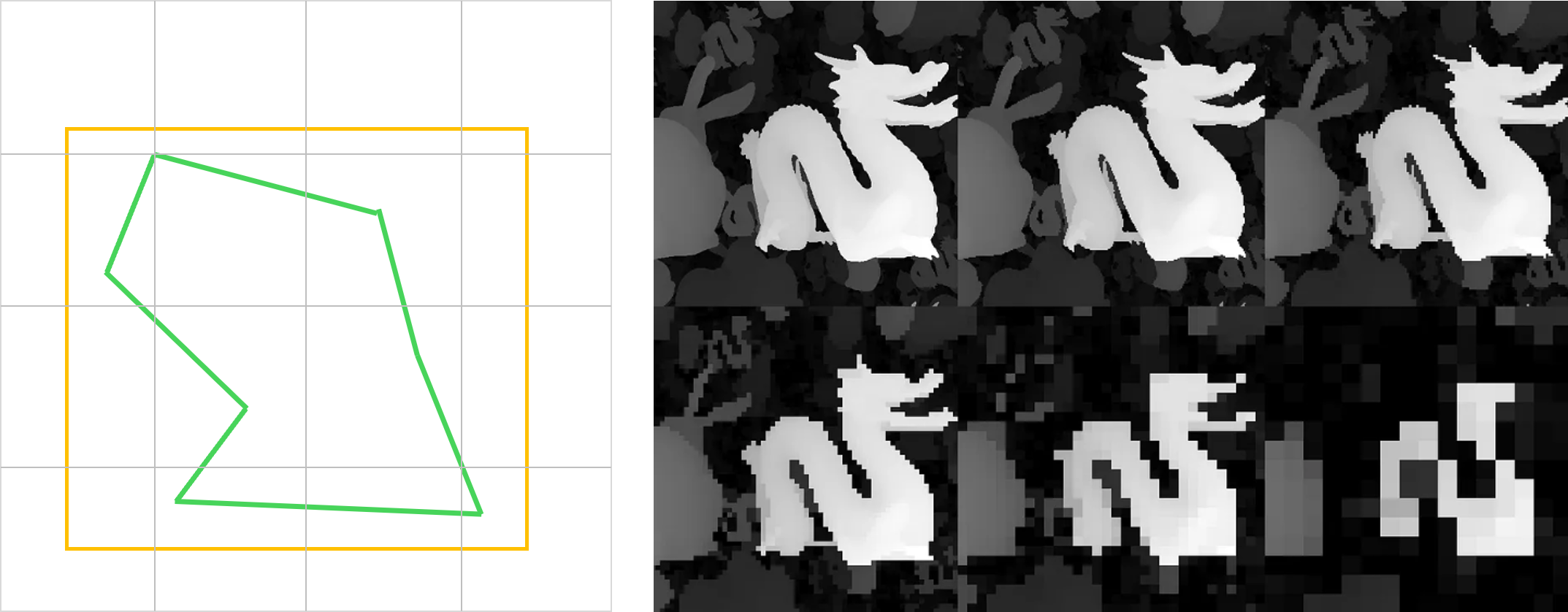

Occlusion Culling in Nanite

왜 나나이트가 겹침에 약한지 드러난다.
기존 하드웨어 래스터라이저의 Hi-Z 단계에서, 컬링의 단위는 4x4 픽셀 정도이다. (하드웨어마다 상이하다.)
나나이트에서는 컬링의 단위가, 위에서 보았듯이, 한 클러스터, 즉, 삼각형 128개이다. 이는 생각보다 크다.

아래 그림을 보자. 푸른 클러스터 뒤에 붉은 클러스터가 겹쳐져 있다. 기존 하드웨어 래스터라이저에서는 걸러질 법 하지만, 나나이트에서는 뒤의 클러스터도 꼼짝없이 그릴 수 밖에 없다.

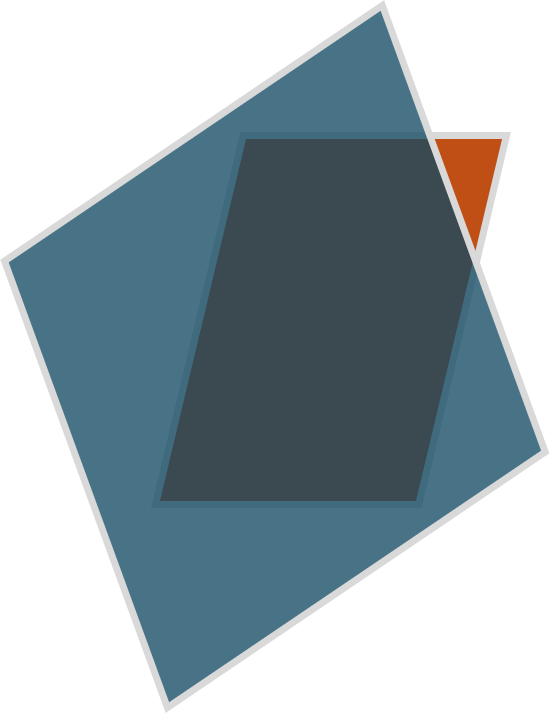

Occluded

아래는 에픽의 영상의 일부분이다. 붉을수록 overdraw가 심하다는 것을 나타낸다. 바위끼리 겹쳐진 부분에서 overdraw가 심한 것을 알 수 있다.

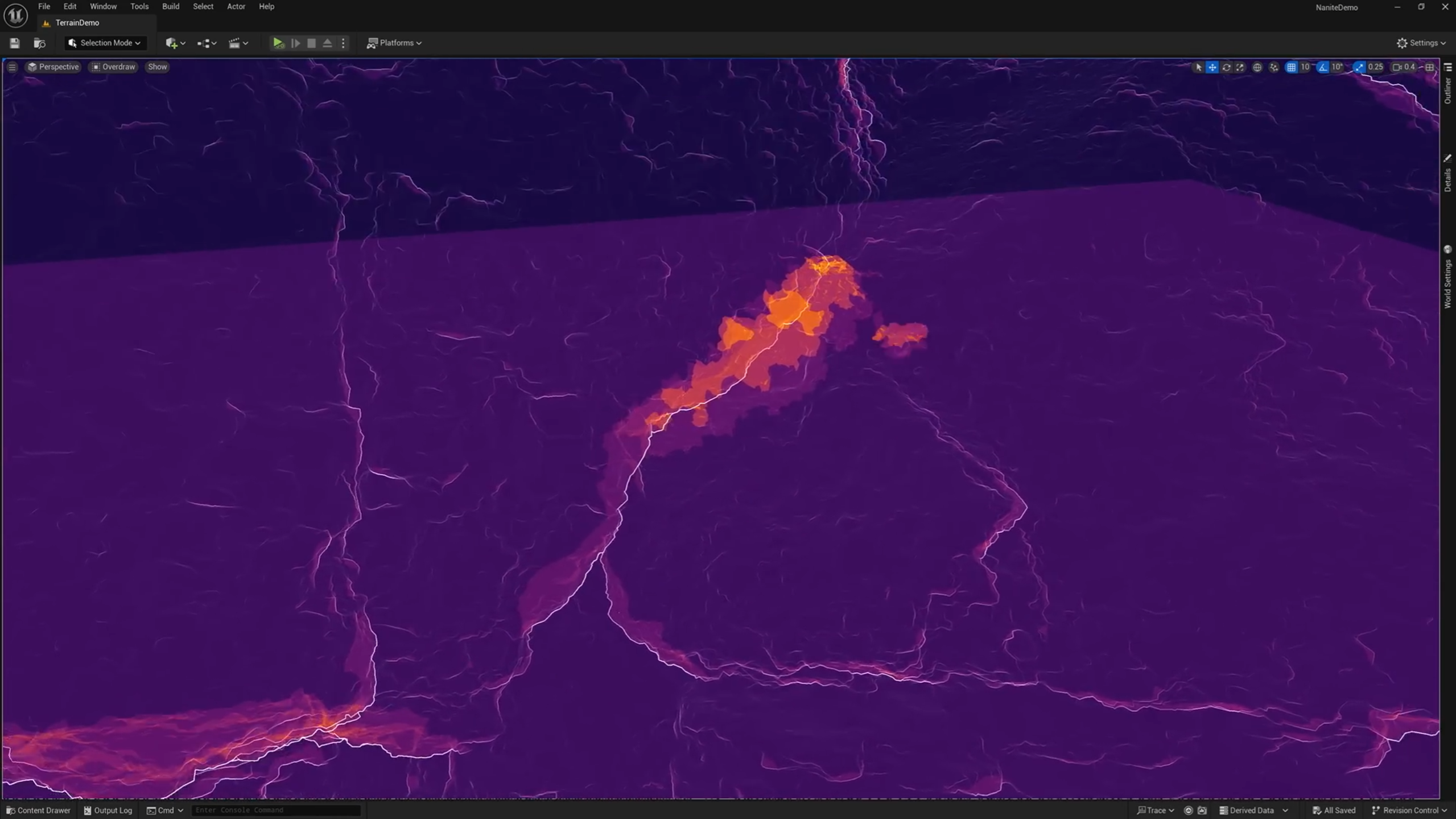

Overdraw in kit-bashing

에픽의 기술력#

소프트웨어 래스터라이저와 2단계 오클루전 컬링은 사실 새로운 기술이 아니다. Brian Karis 팀은 두 가지 난제를 풀었다:

클러스터 빌드
하드웨어 맵핑

이 두 개가 에픽의 기술이라 볼 수 있겠다.

클러스터 빌드#

클러스터 계층을 생성할 때, 틈이 생기면 안 된다. 즉, 한 클러스터는 이웃하는 클러스터와 연계해서 계층을 만들어야한다.
필자는 "복셀은 uniform sampling이기 때문에 lossy하다.", "머그잔과 도넛은 위상학적으로 같다."라고 할 때부터 이해하기를 포기했다.

하드웨어 맵핑#

GPU 메모리도 CPU처럼 페이지로 이루어져 있다. 따라서, 지금 안 쓰이는 LOD의 클러스터를 디스크로 스왑할 수 있다. 가변 크기의 클러스터를 고정 크기의 페이지에 어떻게 잘 끼워넣을까가 문제들 중 하나였다고 한다.

이외에도, 즉각적인 디코딩, 양자화, 비트패킹, 위상 인코딩, LZ 압축 알고리즘을 고려한 설계 등, 엄청난 수고가 들어갔음은 분명하다.

결론#

Brian Karis 팀의 집념과 기술, 그리고 에픽의 리더십이 대단하다고 느꼈다. 언리얼 6에서는 어떤 문제를 해결할까?
본인은 CPU 래스터라이저를 만들어본 경험이 나나이트를 이해하는 데 큰 도움이 됐다.
