나나이트와 삼각형

삼각형, 이 기본적인 도형은 썸네일을 차지할 자격이 있다.
나나이트 개발을 이끈 Brian Karis가 영상 에서 입고 나온 옷을 보아라.

Brian Karis wearing a triangle shirt — 그의 긴 고민의 끝은 삼각형이었다.

그 이유를 알아보기 전, 나나이트를 한 문장으로 정리하면, 클러스터 계층을 기반으로 한 LOD 시스템이다.

동기

Brian Karis 팀이 해결하고자 한 문제는 무엇일까? 이는 크게 다음 세 가지이다.

아티스트의 수고를 덜자.
LOD 전환을 부드럽게 하자.
삼각형 몇 백만 개의 에셋을 쓸 수 있게 하자.

“아티스트와 친하게 지내라.” — Brian Karis

클러스터

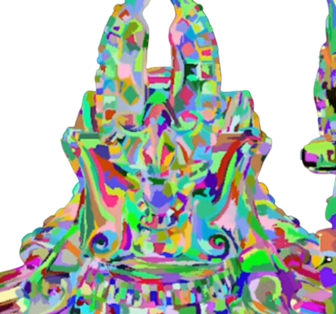

메쉬를 분할할 것이다. 분할한 각 부분을 클러스터라고 부르고, 각 클러스터는 128개의 삼각형으로 이루어져있다.
런타임 때, 멀리 있는 클러스터들을 묶어서 하나의 클러스터로 단순화한다.

기존의 렌더링 비용은 삼각형의 수에 비례한다. 즉, 씬 (scene)의 복잡도에 따라 크게 달라진다.
마법처럼 $O(1)$의 복잡도로, 즉, 상수로 비용을 줄일 수 없을까?

1 삼각형 ≈ 1 픽셀. 이게 나나이트의 핵심이다.
삼각형들이 1 픽셀보다 작아진다? 즉, 스크린에서 삼각형의 밀도가 높아진다? 이때 낮은 디테일의 부모 클러스터로 교체한다.
씬의 복잡도에 비례하던 렌더링 비용이, 변하지 않는 픽셀 수, 즉, 상수가 되었다.

왜 하필 1 픽셀일까? 2x2는 안 될까? 정보의 최소 단위인 1 픽셀에서 LOD 전환이 가장 부드러울 것이다.
실제로는 전환이 눈에 띈다. 하지만 TAA를 얹는다면 부드럽다.

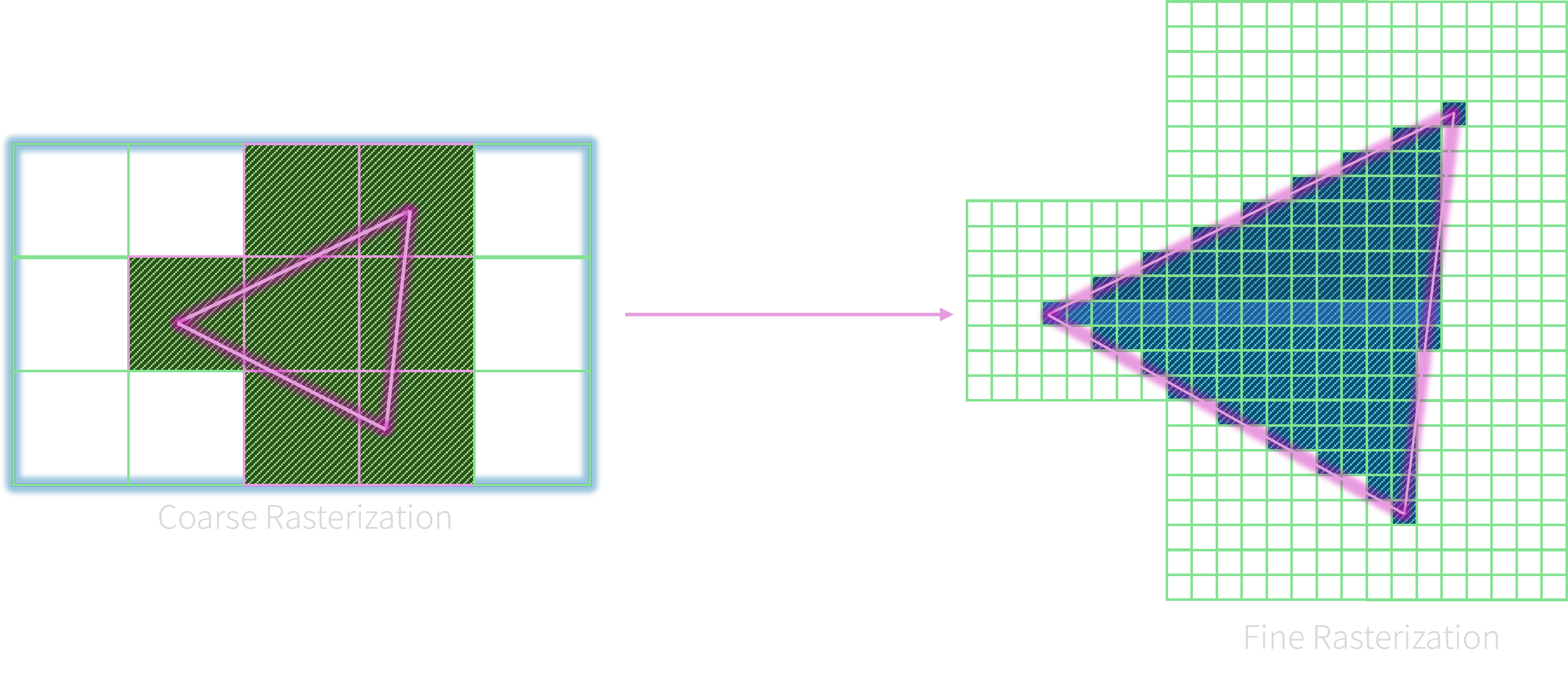

하드웨어 래스터라이저

1 삼각형 ≈ 1 픽셀. 이는 삼각형이 매우 작다는 말이다. 그리고 하드웨어 래스터라이저는 작은 삼각형에 약하다.
하드웨어 래스터라이저의 동작을 나타내면 다음과 같다:

PSEUDOCODE

for px : pixels {
    for tri : triangles {
        test(px, tri);
    }
}

이중 반복문에서 픽셀이 바깥에, 삼각형이 안쪽에 있다. 그리고 픽셀과 삼각형이 겹치는지 검사를 한다고 생각하면 된다. 삼각형이 1 픽셀 크기라면 어떤 문제가 일어날까? 1 픽셀을 위해 어마어마한 양의 픽셀을 검사해야한다. 이는 받아들일 수 없는 수율이다. 하지만 고정된 하드웨어를 고칠 수는 없는 노릇이다. 따라서 Brian Karis 팀은 컴퓨트 셰이더로 소프트웨어 래스터라이저를 작성했다.

소프트웨어 래스터라이저

소프트웨어 세계에서는 프로그래머에게 자유가 주어진다.

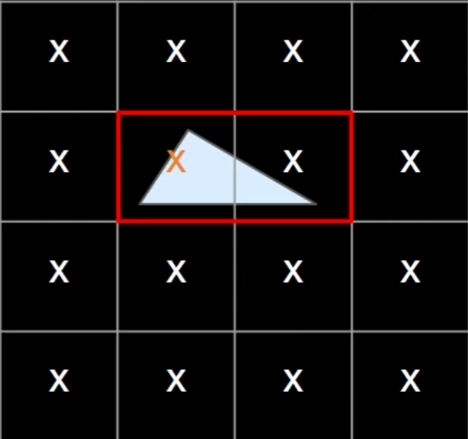

이제는 각 삼각형을 감싸는 상자 (bounding box)를 활용해 검사할 픽셀들을 제한할 수 있다. 아래 그림을 참조하라.

스레드 그룹 (thread group) 크기 128, 컴퓨트 셰이더, 소프트웨어 래스터라이저를 직접 작성한 것이다.
128로부터 유추해보면, 한 스레드당 클러스터의 삼각형 하나씩 맡은 것 같다.

Brian Karis가 말하기를, 돌고 돌아 삼각형이었다고 한다.
또, 깊이 테스트는 여전히 필요하므로, 이를 InterlockedMax를 통해 구현한다고 한다.

컬링

나나이트에서의 컬링을 살펴보자.

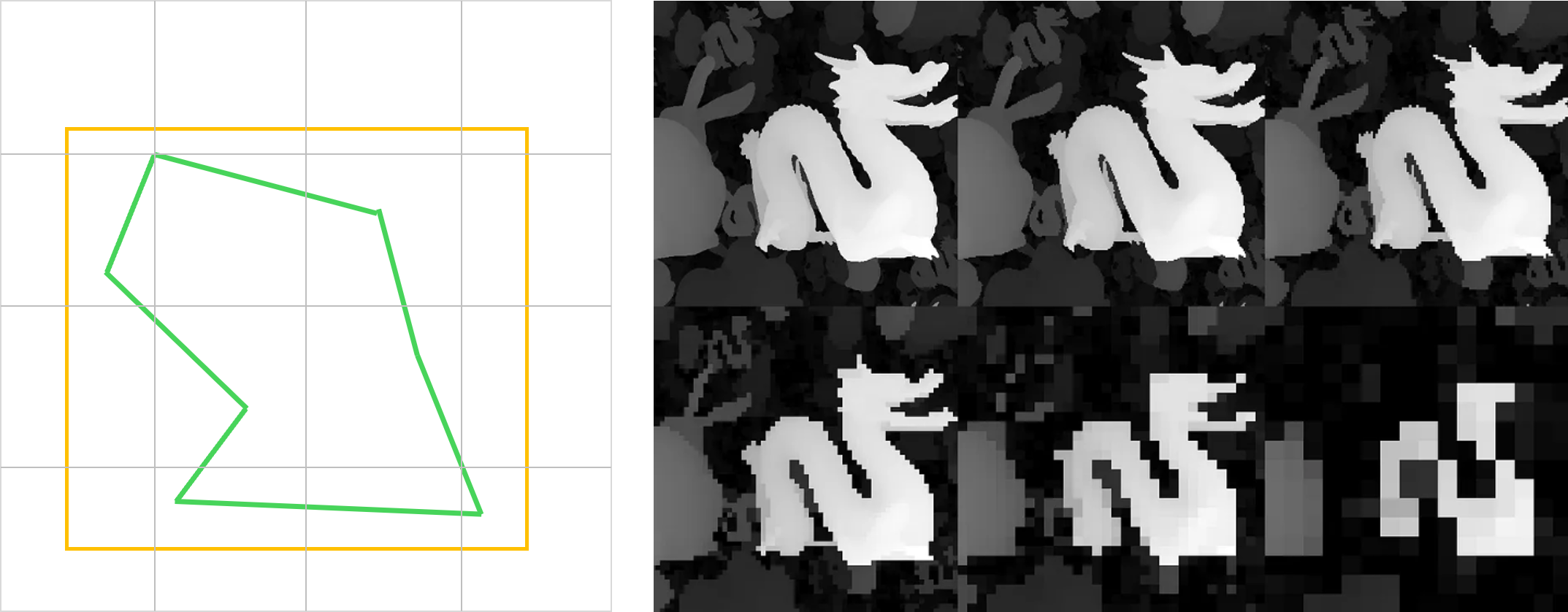

클러스터를 감싸는 상자 (bounding box)를 구한다. 그리고 이 상자의 크기가 4x4 픽셀보다 작아질 때까지 깊이 버퍼의 밉 체인 (mip chain)을 따라 내려간다. 왜 4x4인가? 너무 fine하면 텍스쳐 캐시 효율이 떨어지고, 너무 coarse하면 정확성이 확보되지 않는다.

Occlusion Culling in Nanite — 좌쪽: 클러스터를 감싸는 상자 / 우쪽: 깊이 버퍼 밉 체인

왜 나나이트가 겹침에 약한지 드러난다.
기존 하드웨어 래스터라이저의 Hi-Z 단계에서, 컬링의 단위는 4x4 픽셀 정도이다. (하드웨어마다 상이하다.)
나나이트에서는 컬링의 단위가, 위에서 보았듯이, 한 클러스터, 즉, 삼각형 128개이다. 이는 생각보다 크다.

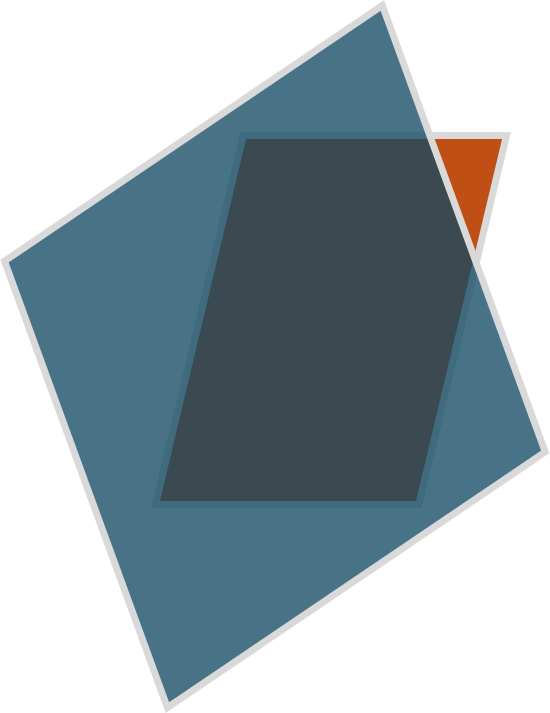

아래 그림을 보자. 푸른 클러스터 뒤에 붉은 클러스터가 겹쳐져 있다. 기존 하드웨어 래스터라이저에서는 걸러질 법 하지만, 나나이트에서는 뒤의 클러스터도 꼼짝없이 그릴 수 밖에 없다.

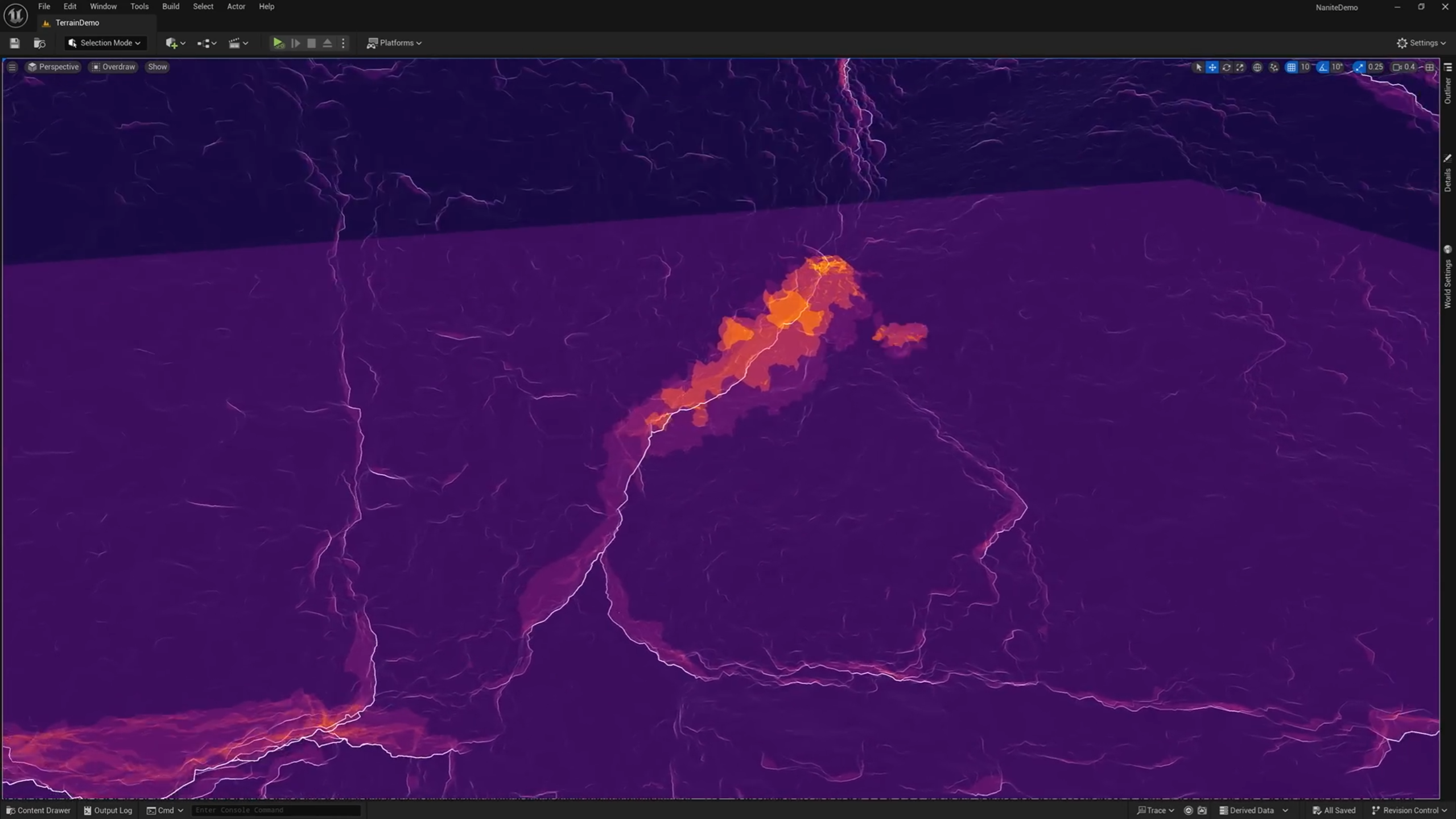

아래는 에픽의 영상 의 일부분이다. 붉을수록 overdraw가 심하다는 것을 나타낸다. 바위끼리 겹쳐진 부분에서 overdraw가 심한 것을 알 수 있다.

Overdraw in kit-bashing — 겹쳐진 부분의 overdraw

에픽의 기술력

소프트웨어 래스터라이저와 2단계 오클루전 컬링은 사실 새로운 기술이 아니다. Brian Karis 팀은 두 가지 난제를 풀었다:

클러스터 빌드
하드웨어 맵핑

이 두 개가 에픽의 기술이라 볼 수 있겠다.

클러스터 빌드

클러스터 계층을 생성할 때, 틈이 생기면 안 된다. 즉, 한 클러스터는 이웃하는 클러스터와 연계해서 계층을 만들어야한다.
필자는 “복셀은 uniform sampling이기 때문에 lossy하다.”, *“머그잔과 도넛은 위상학적으로 같다."*라고 할 때부터 이해하기를 포기했다.

하드웨어 맵핑

GPU 메모리도 CPU처럼 페이지로 이루어져 있다. 따라서, 지금 안 쓰이는 LOD의 클러스터를 디스크로 스왑할 수 있다. 가변 크기의 클러스터를 고정 크기의 페이지에 어떻게 잘 끼워넣을까가 문제들 중 하나였다고 한다.

이외에도, 즉각적인 디코딩, 양자화, 비트패킹, 위상 인코딩, LZ 압축 알고리즘을 고려한 설계 등, 엄청난 수고가 들어갔음은 분명하다.

결론

Brian Karis 팀의 집념과 기술, 그리고 에픽의 리더십이 대단하다고 느꼈다. 언리얼 6에서는 어떤 문제를 해결할까?
본인은 CPU 래스터라이저를 만들어본 경험이 나나이트를 이해하는 데 큰 도움이 됐다.
